天龙12吨雾炮车

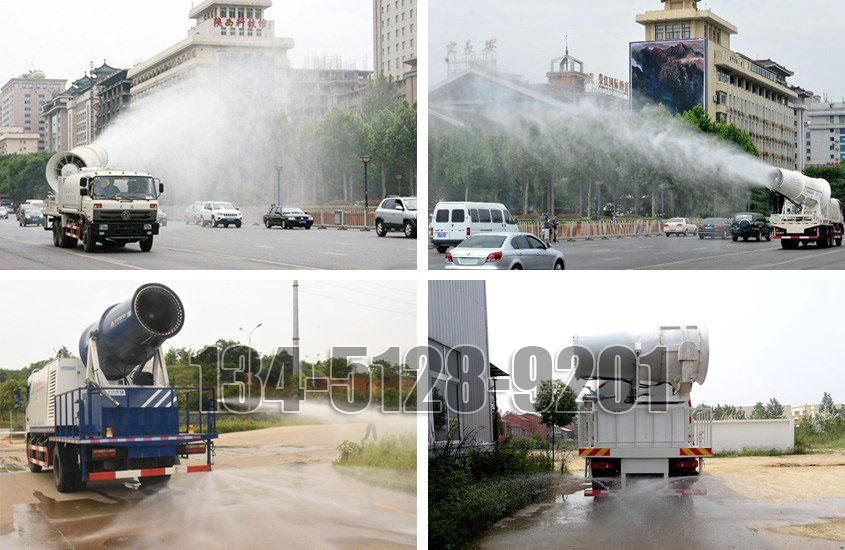

工作实拍

详细参数

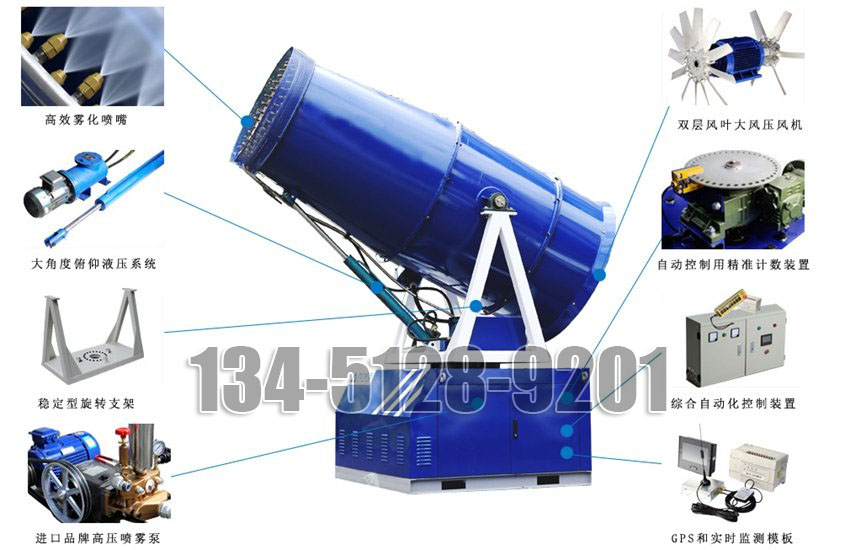

雾炮结构解析：

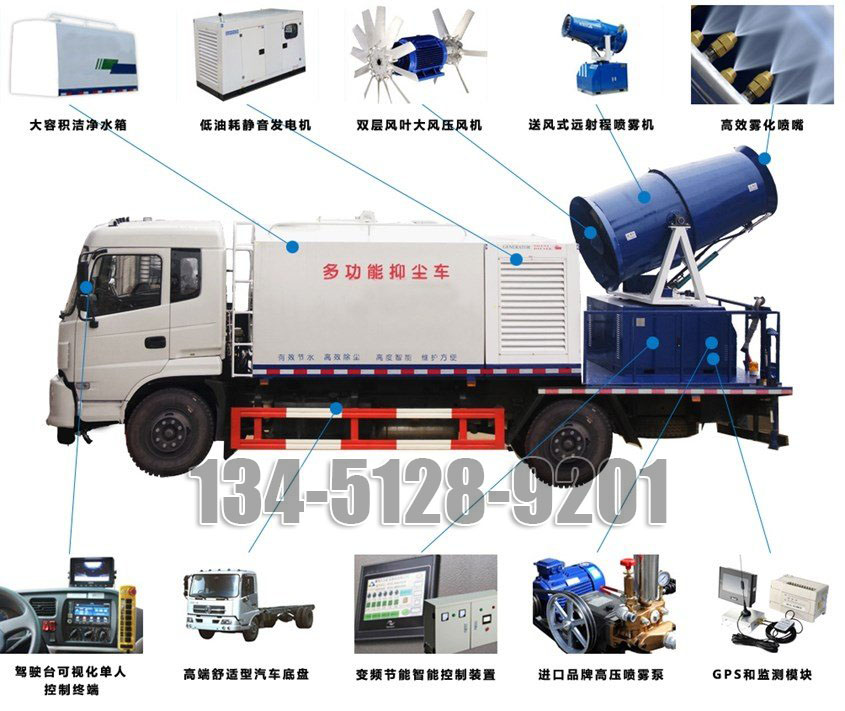

雾炮车结构解析：

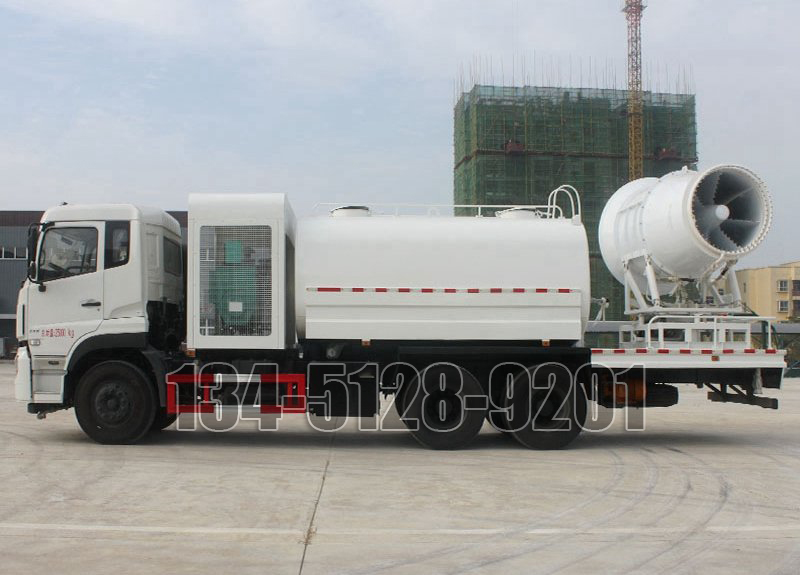

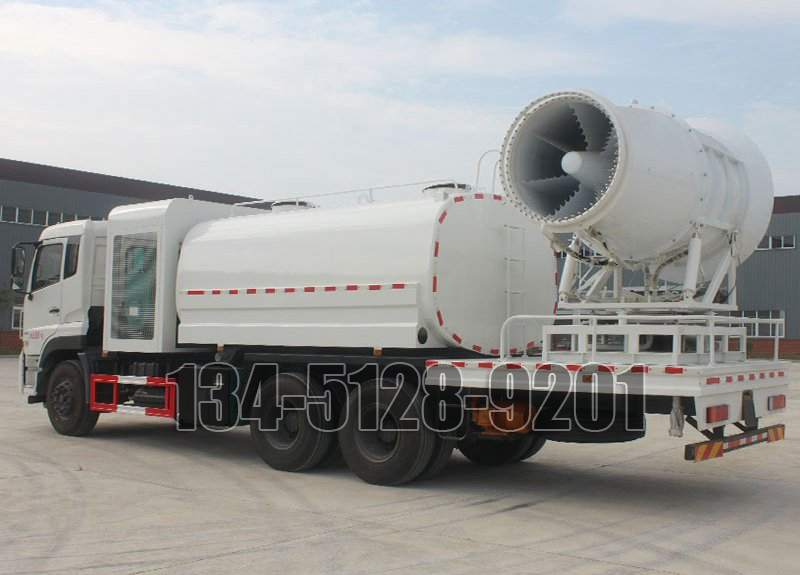

雾炮车整体结构：

东风天龙雾炮车底盘配置：

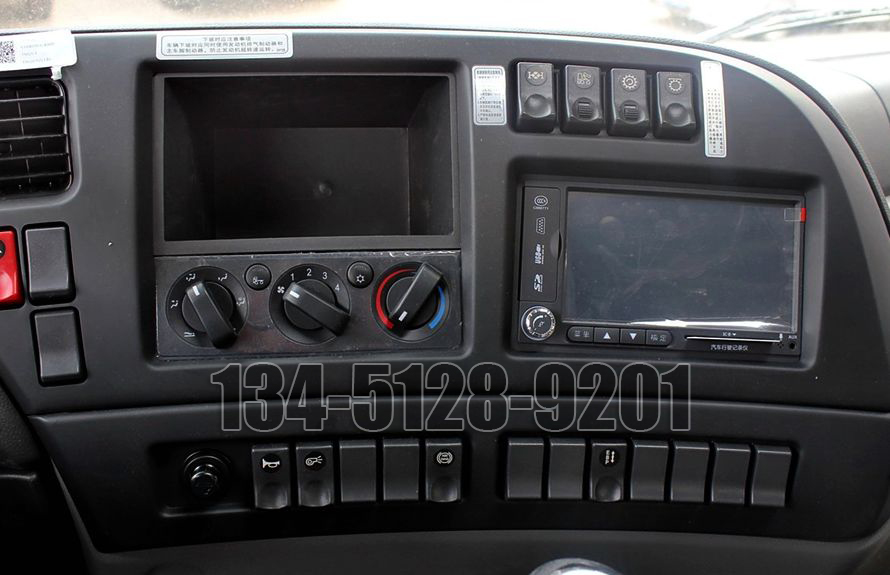

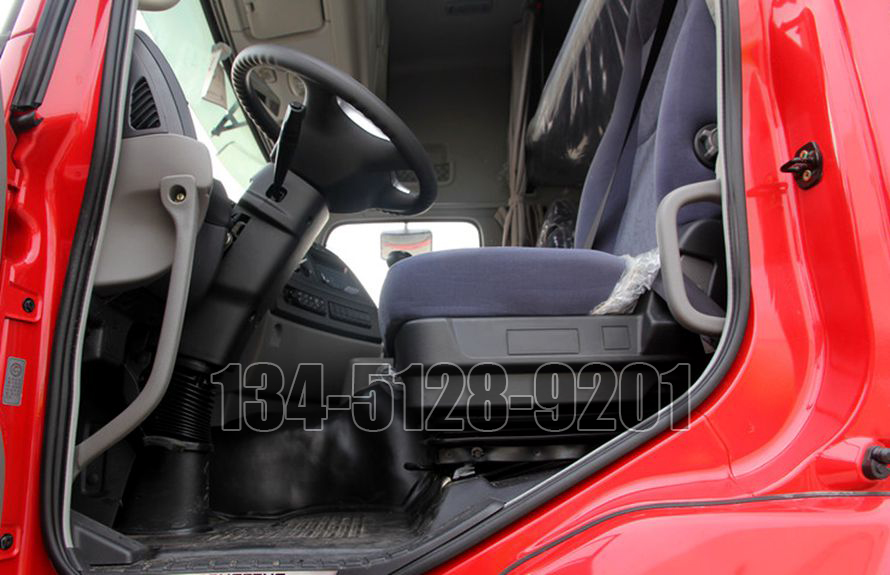

      东风天龙雾炮车采用东风天龙底盘，D310平头标准顶驾驶室，东风康明斯ISD245 50国五245马力发动机，电控高压共轨发动机,轴距4350+1350mm，电阻加热冷启动装置，全钢350L主燃油箱，有燃油箱锁消声器侧置排气口朝向侧吹，带离合器，陕齿9档变速箱，7T前桥，10T单级减速双后桥，11.00R20子午胎，有空调，带ABS，行驶记录仪，下防护。

东风天龙雾炮车上装配置：

      1.配100KW柴油发电机组;

      2.100型雾炮风机，带消音双臂轴流风机配置喷筒高压雾化系统(喷雾流量：50-150L/min，射程：水平70-80米，垂直40-55米);

      3.电控系统，微电机控制水平旋转;

      4.遥控系统，自动系统;

      5.雾炮自动转向装置(旋转角度：0-360°);

      6.液压马达控制俯仰角度：-10°-55°。

东风天龙雾炮车工艺特点：

      1.功力强、射程远、穿透力强、雾粒附着力强、覆盖范围广、可以实现精量喷雾。

      2.工作效率高、喷雾速度快;对容易引起尘埃的堆场喷水除尘时，喷出的雾粒细小、与飘起的尘埃接触时，形成一种潮湿雾状体，能快速将尘埃抑制降沉，雾量沉降率可达95%。

      3.二次雾化技术，采用了一种特定的起涡轮风助装置改变风向使之与雾粒的流动方向形成一个夹角，促进水雾化充分。

      4.当雾滴从喷嘴中喷出后在喷雾区域被高速高压气流进一步破碎，并使雾滴的速度逐渐增加，提高了雾化程度，雾化一般可达到约50-150um直径大小的雾滴。 配套动力灵活，既可用三相380V的市电，也可配套柴油发电机组供电。

      5.可固定安装在混凝土浇筑的平台上，也可配套柴油发电机组供电安装在运输车辆上;操作灵活，使用安全可靠，遥控和人工控制操作，可随意控制调节水平旋转喷雾角度。

      6.耗水量相比其它抑尘喷洒设备可节约70%～80%(喷枪、洒水机车)，且水雾覆盖粉尘面积远远大于其它抑尘喷洒设备。

本车评测

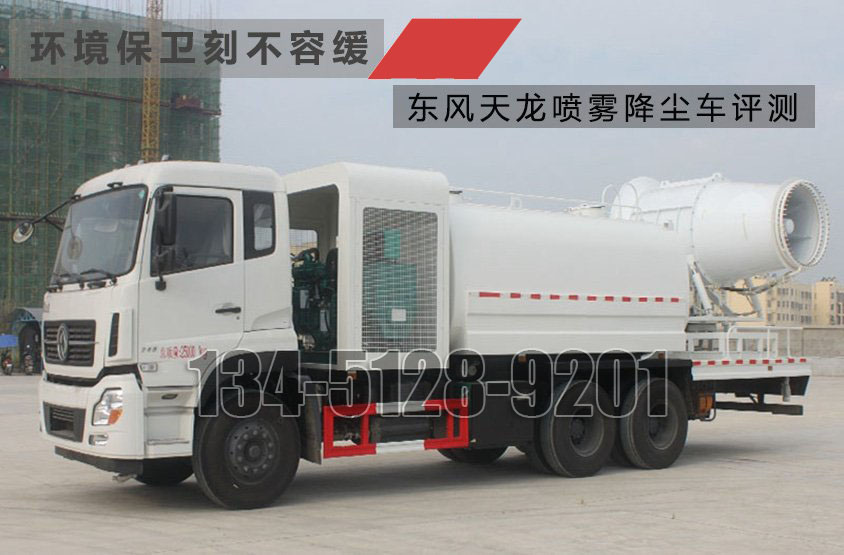

环保卫士  东风天龙喷雾降尘车评测

     近日来，陆续有不少地区的群众都受到了来自当地气象台发布的雾霾橙色预警，特别是位居一线的北京、天津以及其周边的河北、山东等大部分地区，而去除雾霾最厉害的当属——抑尘车了。由此，空气质量整治的环境保卫战正式打响！

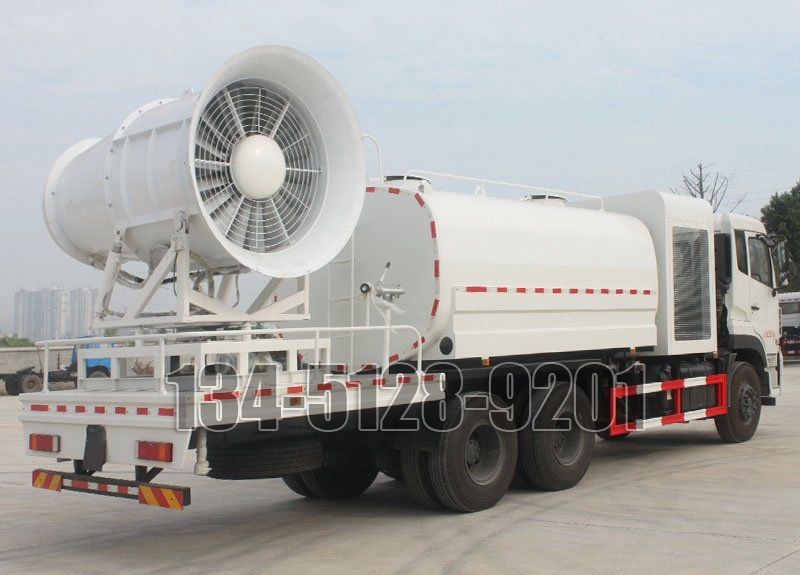

     东风天龙后双桥雾炮车属于大型抑尘去霾车，车头依旧白色基调为主，搭配部分黑色元素，走高端驾驶室路线。整车车身颜色为白色，喷有少许绿色喷漆花纹，呼应绿化环境的理念，整车由二类底盘和上装部件两部分组成。这款宏宇牌HYS5250TDYE5抑尘车，发动机最大净功率为152KW，最大总质量为25000Kg，额定载质量为9505Kg，整备质量为15300Kg，发动机型号是ISD210 50，发动机编号是78990177，喷雾距离能达到60米。后工作平台贴心的设计有二级上车踏板，方便人员上下平台进行喷洒作业，平台四周均设有防护栏，起到保障安全的作用。前面的水罐容积能达到15立方，雾炮最大射程可选装100米，广泛适用于渣料场、储煤场、建筑工地、汽车运煤扬尘、固沙、钢铁建材、水泥、企业各种露天料场生态护坡等环境中。

     其工作原理主要是利用了液压系统与电控系统的交互作用，即移动式喷洒设备在配液站将喷洒液注入储液罐，自行到喷洒点；当列车通过时，光电检测系统开始识别牵引机车，牵引机车通过后，发出信号，由控制人员控制传动液压系统旋转布液管与车厢正交，同时启动液体泵开始喷洒。并调整液体泵流量达到设计喷洒标准。光电检测系统在列车钩档间发出信号给PLC，控制步进电机或伺服电机通过传动连接装置旋转遮挡滚筒实现停喷和喷洒作业。

     随州素有专汽之都之称，在对雾炮车的改装上也丝毫不马虎，上装设计部分突出了多功能和人性化的设计理念，一车两用，既能做洒水车使用，也能作为喷雾车进行喷雾降尘除霾，为环境整治工作作出了应有的一份贡献！
